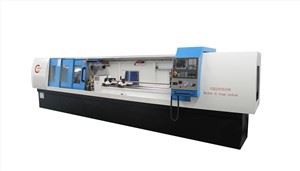

Lub Qhov Cav Txawv Khaub Ncaws
Lub tshuab no tsim nyog rau kev ua kom tho txawv thiab ua haujlwm zoo li cylindrical workpieces.Thaum drilling, nws txais yuav cov nti tawm sab hauv txoj kev (BTA txujci), nws txhais tau tias cov roj txiav los ntawm cov roj siab lub taub hau, los ntawm kev txiav thaj chaw, tshem tawm cov txiav txiav los ntawm lub qhov hauv lub laum. bar rau daim txiag lauj kaub tom qab tshuab txaj; Nws txais txoj kev thawb txoj kev tho txawv, tshem cov chips los ntawm hauv ntej lossis nruab nrab ntawm lub tshuab. Cov roj txiav tau muab los ntawm qhov nraub qaum ntawm cov kab tho txawv, nruab nrog cov puab roj.
Hauj lwm lawm
1.Siv lub tshuab ua muaj peev xwm:
Khoom siv txoj kab uas hla drilling ntau yam | GG amp; Phi;25～GG amp; Phi;100 hli (Los ntawm BTA laum lub taub hau) |
Tho txawv cov cheeb | GG amp; Phi;40～GG amp; Phi;200 hli (Los ntawm lub taub hau txawv txawv) |
Max. Lub qhov khawb qhov tob | 3000 hli |
Max. Lub sijhawm ua haujlwm ntev | 3000 hli |
Workpiece OD khwv | GG amp; Phi;60～GG amp; Phi;400mm |
2.Siv lub tshuab ua txoj kev:
Khoom siv hom drilling | BTAdrilling txoj kev (tej daim tshem tawm los ntawm drilling bar) |
Qhov kev tho txawv | Thawb txoj kev tho txawv.Tej daim tshem tawm los ntawm haujlwm workout& rsquo; s lub qhov taub. |
Tuaj txoglawvtxujci | Nws txais kev ua haujlwm ntawm servo lub cev muaj zog, servo reducer, rack thiab pinion structureto tsav cov cuab yeej cutter infeed, qhov kev cai tsis muaj qhov cub ceev tuaj yeem pom tau. |
3.Tshuab luv thiab Cheebtsam:
Lub tshuab yog tsuas yog tsim ntawm lub tshuab ed lub cev, lub taub hau, 1 teeb ua haujlwm lub ntsej muag roj, roj siab lub taub hau, 2 teeb Laum bar txhawb nqa, laum lub thawv, swb phau ntawv qhia kev tsheb nqaj hlau, khib thiab pinion qauv, drilling thiab tho txawv txias system, Delta PLC tswj qhov system , hluav taws xob txee, 1 teeb tsa ncej ncej thiab lwm yam.
Ua haujlwm clamping
Ib qho kawg ntawm cov haujlwm work yog clamping los ntawm phau ntawv peb-lub puab tsaig chuck ntawm lub hau; thiab cov roj taub hau txiav kom nruj lwm qhov kawg ntawm qhov haujlwm(lub puab tsaig ntawm cov haujlwm work' s sab hauv lub voj voog yog 2 x 30 degrees).Lub chaw nruab nrab yog siv rau kev txhawb nqa cov haujlwm.
CNC Axis:
Z1 axis: Ntev infeed cov lus tsa suab ntawm laum lub thawv, servo lub cev muaj zog hnav khib thiab pinion qauv los ntawm deceleration reducer.
Z2 Axis: Roj siab lub taub hau servo nruj cov haujlwm zoo, servo lub cev muaj zog lub khib thiab pinion qauv throug d reducer.
Lub thawv lub cev, siv lub tshuab txaj lub cev, lub ntsej muag hlau thiab lwm qhov chaw yooj yim yog ua los ntawm cov hlau cam khwb cia zoo. Tom qab pov, lawv muaj hnub nyoog ob zaug los tshem tawm cov kev ntxhov siab sab hauv, ruaj khov qauv thiab qib loj, thiab txhim kho cov khoom siv kho tshuab.
Lub Cav Feem Ntau:
Specification | Cov tsis | Lus khaws xav | ||
Ua haujlwm muaj peev xwm | Drilling txoj kab uas hla ntau yam | GG amp; Phi; 25GG amp; Phi;100 hli | ||
Kev tho txawv (hlawv tawm) ntau | GG amp; Phi; 40 ～& Phi; 200 hli | |||
Ua haujlwm qhov tob | 3m | |||
Workpiece OD khwv | GG amp; Phi; 60GG amp; Phi;400mm | |||
Workpiece Ntev ntau | 0.5m~3m | |||
Tshuab ua tau zoo | Z1 axis (laum lub thawv infeed) | Infeed ntau ntau yam | 5～500 hli / min | |
Cov kab sib nrawm nrawm | 1500 hli / min | |||
Servo lub cev muaj zog ntswj | 20Nm | |||
Z2axis (roj siab lub taub hau txav) | Cov kab sib nrawm nrawm | 3m / min | ||
Servo lub cev muaj zog ntswj | 20Nm | |||
Tho lub thawv | Qeb qeeb mentshis | 40～500r / min | 12 Lub zog ceev | |
Lub cev muaj zog | 30KW | peb theem asynchronous lub cev muaj zog | ||
Hau | Qeb qeeb mentshis | 61～1000r / min | 12zog ceev | |
Lub cev muaj zog | 30KW | peb theem asynchronous lub cev muaj zog | ||
Pob | GG amp; phi; 400mm | Ntaus tes 3 lub puab tsaig chuck | ||
Lwm tus | Tshuab tag nrho cov hwj huam | 89KW | ||
Muaj peev xwm ntim tshuab | 3T | |||
Tshuab pem teb chaw | 12.7mGG amp; sijhawm;3m | |||
Cua txias system | Max.pressure | 2.5MPa | ||
Max.flow | 400L / min | |||
Roj tank ntim (ntxhib) | 4600L | |||
